带屏纹身机方案开发
纹身机用于将墨水置于物体、物品或人的皮肤的表面以下。而在纹身已是现代社会一项比较时髦也比较传统的装饰方法，在一些民族中，一些人身上有着大面积的纹身。
一、纹身机的工作原理

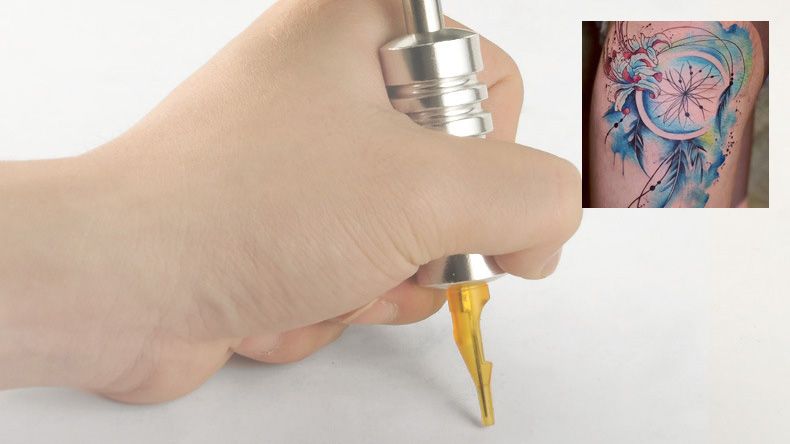

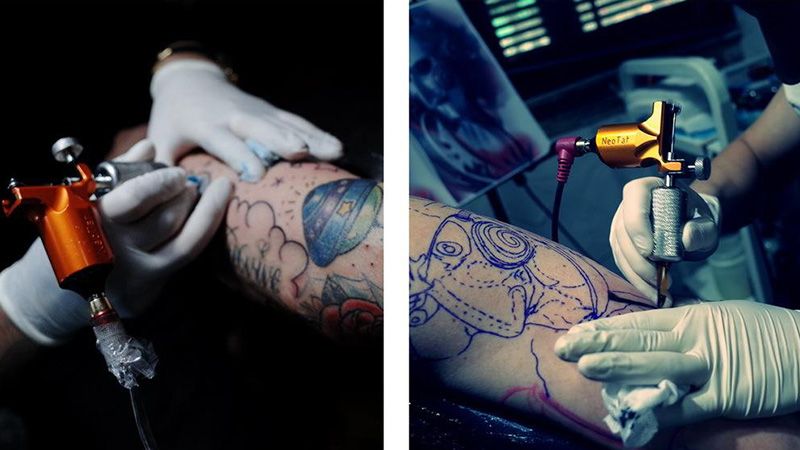

纹身机使用针或针状物刺穿表面，并将墨水置于表面以下。马达纹身机是以转子马达作为驱动，带动纹身针做直线运动，通过穿刺皮肤的永久层并且同时注入有色颜料，将标记、绘画、字母、符号或其它图案蚀刻在身体上。马达纹身机通过调整电流来改变纹身机动力大小。
纹身机还搭配一个脚踏板设备控制开关与纹身过程，二者之间采用2.4G方式进行通讯联动。纹身机上面有显示屏供用户操作，有些版本还会有手机APP协同工作。
二、带屏纹身机方案的规格参数
主控：支持BLE；支持QSPI或SPI接口；支持PWM；内存1M以上。
显示屏：AMOLED或者TFT显示屏（1-3英寸）。
电机：直流无刷电机，功率为3w-9w。
传动频率：25-140Hz。
噪音等级：小于70dbA。
电源IC：支持PWM及升降压功能（2V-12V）；支持低功耗，深度休眠，空载带载工作等不同运行状态的功耗管理方案；提供电池电量查询功能，电量不足时可采用不同方式提示；有短路保护、过热保护
（1）开关键
开关机：长按3秒，氛围灯呼吸变换颜色；与暂停/启动机组合共用。
暂停/启动：短按，操作信息同步传输APP/APP可控制调节。
（2）模式键
稳定模式：暂停状态拨动拨扭按键切换模式(PWM调节)。与加减档按键组合共用。操作信息同步传输APP/APP可控制调节。
响应模式，暂停状态拨动拨扭按键切换模式（升降压）。与加减档按键组合共用。操作信息同步传输APP/APP可控制调节。
（3）换挡键
左拨减档，右拨加档（工作状态可调节），与模式选择键组合共用。设定5-12档，整数间有0.5档位可调节。
三、纹身机的脚踏板工作说明
1， 脚踏板可以随时跟换电池（两节7号电池串联）。
2， 脚踏板不设电源开关机键，脚踏板蓝牙始终处于寻址状态，一旦和纹身机连接，脚踏板进入工作模式，一旦断开蓝牙，立即进入省电模式。
3， 脚踏板分左右两个按键区域，同一区域的所有按键功能一样，触发任何一个实现相同动作。
4， 工作模式：工作模式可以在纹身机的pedal页和APP里设置选择，共四个模式
模式1：保持模式：左中右三个区域的按键功能相同，都是踩下电机动作，放开电机停止动作，需要持续踩。
模式2：瞬时模式：左中右三个区域的按键功能相同，都是踩一下电机动作，不需要持续踩，下次再踩一下电机停止动作。
模式3：调速模式。
模式3：换挡模式。
四、纹身机与脚踏板RF通讯流程
关于纹身机与脚踏板RF通讯流程，定义如下：
1、脚踏板发射RF信号，纹身机接收RF信号的接收者。每个纹身机与每个脚踏板都有各自的ID。
2、初次配对:短按脚踏板两下进入配对模式，10s内没有配对上自动睡眠（配对状态最多持续10s，如期间配对成功，则立刻退出配对状态，进入通讯状态），这时打开第一台纹身机，将2.4G的配对状态开关打开（打开开关后内纹身机处于配对状态，若无配对，则10秒后退出配对状态进入通讯状态，如果配对成功，则立刻退出配对状态，进入通讯状态），脚踏板连接上纹身机，并记住对方的ID。如果需要配对多台纹身机时，则把第一台纹身机关掉，打开第二台纹身机，并把其2.4G的配对状态开关打开，这时，短按脚踏板两下使脚踏板也进入配对模式，就自动连上并记住对方ID。以同样的方法可以完成更多纹身机的配对，但是脚踏板只能记住最近配对的三台纹身机ID。
3、更换脚踏板：纹身机只能记忆一个脚踏板的ID。如果用户想让纹身机配对另一个脚踏板，可以打开纹身机里2.4G配对状态开关，这样纹身机就进入了配对模式，这时连击此脚踏板按键两次，脚踏板也进入配对状态，纹身机和需要配对的脚踏板就自动连上并记住对方的ID了。
4、脚踏板内含记忆IC芯片，断电后可以保存记忆的3台纹身机ID信息。
5、脚踏板：脚踏板上电自动睡眠，睡眠状态功耗为0.3mW,按下按键的瞬间唤醒脚踏板,唤醒后功耗为30mW，唤醒10S后自动进入休眠状态。
6、无电源开关，无低压报警器，带双色指示灯，工作时正常情况下不亮，低压时红灯闪，充电时欠充为红色，充满绿色。
