智能开关硬件电路程序设计

智能家居是以住宅为平台，利用综合布线技术，网络通信技术与自动控制技术相结合发展的一种新兴技术产物。而智能开关是智能家居的一种体现形式。早期的智能开关只能通过其预设的程序执行操作，无法对设备进行远程控制且体现智能家居的智能化。之后出现的智能家居解决方案是将设备通过双绞线与网络实现连接，由于有线连接存在着传输距离短以及布线困难的问题，其在智能家居的设计中已被逐渐淘汰。随着无线技术的发展，其远距离，低功耗，低成本的优势逐渐体现。故现代智能家居多采用无线连接技术。Wi-Fi是一种允许电子设备连接到一个无线局域网的技术，通常使用2.4GHz射频频段进行数据传输。使用2.4GHz频段具有成本低，通用性强，发射电路结构简单等优势，故被智能家居的设计所广泛采用。

一、STC15系列单片机与ESP8266芯片概述

STC15系列单片机是宏晶科技生产的一系列兼容8051内核的低成本，低功耗，高速单片微型计算机。在STC15系列单片机中，STC15F2K60S2的应用较为广泛。其内置60K的大容量Flash储存器和2K的RAM。与传统8051内核单片机不同，STC15F2K60S2自带两个全双工的UART串口，并且在片内内置了一个8通道的10bit模数转换器，可以省去外接的A/D转换芯片，空余出数据总线供单片机I/O接口使用。除此之外其还内置了三个16位的定时器，高精度的晶体振荡器，1K的EEPROM供用户使用（通过IAP技术读写内部Flash储存器实现），内置的EEPROM可供掉电保存数据使用。

ESP8266是由ESPRESSIF公司生产的一款低功耗，高集成度的物联网Wi-Fi芯片。其内置了一个时钟频率160MHz的32位高速微处理器，标准数字外设接口、天线开关、射频模块、功率放大器、低噪放大器、过滤器和电源管理模块等。得益于其芯片的高集成度，ESP8266芯片可以在外围只有7个元件的情况下工作。

二、智能开关的设计与实现

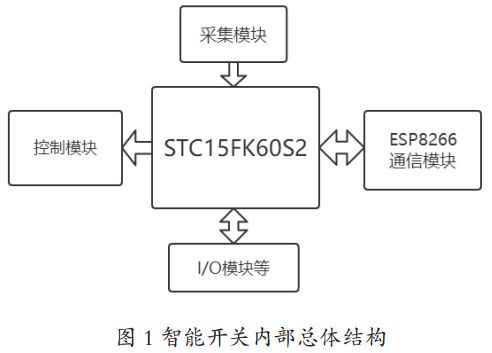

整个系统根据其功能可分为控制模块，采集模块和通信模块。具体结构如图1所示。

2.1控制模块

控制模块由IN4007型二极管，PC817光耦，S8050NPN型三极管和5V继电器组成。由于单片机I/O接口输出电流小，无法直接驱动继电器，故需光耦元件间接驱动，同时单片机引脚与继电器线圈之间通过光耦元件实现光电隔离，避免了强电电路和弱电电路之间的相互干扰，有效提高了系统的可靠性和稳定性。由于继电器线圈在断开时会产生较高的反电动势，为保护光耦元件不被损坏，需要在继电器线圈两端并联一个续流二极管，为了确保保护效果，在此选用开关速度较快的IN4007二极管作为续流二极管。由于驱动继电器需要较大的电流，较大的驱动电流可能会损坏光耦器件，故需在光耦输出的下一级连接一个S8050三极管用于放大光耦的控制信号。

2.2通信模块

单片机与上位机之间的通信在该设计中通过ESP8266物联网WiFi芯片实现。ESP8266芯片同时支持TCP与UDP协议，且支持Client与AP两种模式，可实现上位机与芯片间的局域网通信或直接通信。AT指令分析短信息的解码和编码是软件编程的核心。AT命令集是调制解调器通信接口的工业标准,是调制解调器可以识别并执行的命令。由于芯片支持基于字符串的AT指令，故将STC15单片机的RxD2，TxD2引脚与ESP8266-ESP-01模块的TxD，RxD引脚相接。

正常工作时，芯片模组的供电端Vcc连接3.3V直流电源，GND端接地，同时，芯片正常工作时应将CH_PD端的电平拉高。由于模块串行口初始波特率为115200bps，可以在与单片机连接前通过相应的AT指令语句AT+CIOBAUD=<波特率>，<数据位>，<停止位>，<奇偶校验位>，<流控位>设置为自定义的波特率，设置完成后需将单片机串行口也设置为相同波特率。上电完成的同时需要将ESP8266芯片初始化，AT+CWMODE=<工作方式>指令用于确定芯片的工作方式，方式1为Client模式，方式2为AP模式，在此选用方式1。设置完成后单片机向ESP8266发送无线网络的相关信息，通过AT指令：AT+CWJAP=<SSID>，<Password>设置无线网络的SSID与密码，设置完成后，通过单片机对返回的字符串进行比较，若ESP8266芯片返回”WIFICONNECTED”和”WIFI GOT IP”字符串，则说明网络连接成功，否则连接失败进行重新连接。设备的IP地址由局域网内DHCP服务器自动分配。成功连接无线网络后需要对上位机TCP服务器的IP地址以及端口号进行配置，通过AT指令：AT+CIPSTART=<Type>，<IP Address>，<Port>可以配置，其中Type中可选择采用UDP或者TCP协议，由于UDP是一种无连接的传输层协议，在数据传输过程中不及TCP协议可靠，在此选用TCP协议作为传输协议。设置完成后若芯片返回字符串”CONNECT OK”则表明单片机与上位机即成功建立了基于无线局域网的通信。

2.3采集模块

由于智能开关的负载有限，若长期超载工作则会引起设备过热引发火灾或者损坏设备，故需要对智能开关进行过载保护。电流通过导线时会产生磁场，利用线性霍尔元件可以间接测量出导线中通过的电流。在此采用霍尔元件检测电流，将回路中电流值转换为电压值模拟信号输送给模数转换器处理，STC15F2K60S2单片机内部集成了10bit的模数转换器，故无需外接额外的A/D转换IC即可完成转换。电流上限阈值由上位机传输到单片机。当系统运行时每隔一定周期比较设定值与霍尔传感器的采集值，若测定值大于设定值则断开继电器切断电源。考虑到上电系统需保持上次设定参数,每次设置的参数都存入单片机自带的E2PROM中,在程序初始化中调用E2PROM，读取断电前设定的参数。

2.4程序总体设计

由于C语言具有很强的功能性与结构性，可以有效缩短单片机系统的开发周期且易于调试与维护，所以在此选用C语言作为智能开关系统的开发语言。系统上电后先将掉电前储存在E2PROM中的变量读入内存，而后进行ESP8266的初始化工作，初始化完成及建立与上位机的TCP连接后向上位机发送就绪指令。当系统接收到来自上位机的指令后将触发一次串行口中断，在中断程序内放入字符串比较函数，单片机可根据不同指令作出不同响应。值得注意的是：与传统12T周期的51单片机不同，STC15FK60S2的机器周期为1T，故在传统51内核单片机上运行的延时程序需要加速12倍后在STC15系列单片机上使用。

三、智能开关上位机程序的设计

在此选用Visual Basic.NET作为上位机程序的编程语言。对于软件开发人员来讲,使用VB.NET开发技术相对简单，入门较快。在上述设计中ESP8266与上位机的通信是基于TCP协议的，故可以在上位机上使用Socket与其建立通信。VB.NET中内置Socket类，当设备接入网络后，在设备IP地址，端口号和通信协议均已知的条件下即可与设备建立通信。经不断调试，程序能够按要求与智能开关通信。

结语

经过不断的测试，修改电路与程序，基于STC15F2K60S2的智能开关上电后运行正常，能够与上位机之间通过无线局域网进行通信。经过后期测试，系统的控制模块，通信模块与采集模块均工作正常，实现了系统的设计目标。使用时无需额外布线，只需将开关连接交流电源和无线局域网即可工作。多设备同时工作时只需通过不同的IP地址即可区分不同设备，便于实现系统的集群化分布与统一控制。
