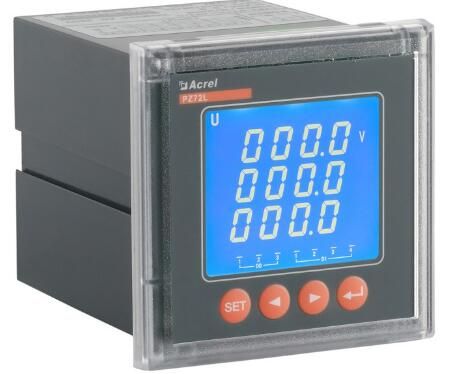

多功能数显表如何接线？

多功能数显电力仪表支持三相三线、三相三线（带电压互感器）、三相四线、三相四线（带电压互感器）等多种连接方式，可满足各种用电环境的使用要求。对于如何连接多功能数显表的问题，相信很多朋友都很感兴趣。接下来组创科技对多功能数显表的接线方式进行了梳理，希望对大家有所帮助。

1.多功能数显仪表应保证输入电压、电流对应，相序一致，方向一致；否则，将出现数字和符号错误（功率和电能）。

2.多功能数显仪表的电压输入不得高于产品的额定输入电压（100V或400V），否则应考虑Pt。为了便于维护，建议使用接线板。

3.多功能数显仪可工作在三相四线制或三相三线制模式。用户应根据现场使用情况选择相应的接线方式——一般无中心线时采用三相三线接线方式，有中心线时采用三相四线接线方式。对于三相三线，只能安装两个CT（A相和C相）。对于三相四线，需要安装三个CT。仪表可设置两种接线方式，实际接线方式必须与仪表设置方式一致，否则仪表测量数据不正确。

4.多功能数显仪表的电流输入：11、13、15为电流互感器的进线端子，也代表电流进线端子。标准额定输入电流为5A。如果大于5a，则应使用外部CT。如果使用的CT与其他仪表接线连接，则应采用串联连接。在拆除产品的电流输入接线之前，必须断开CT一次电路或将二次电路短路，为便于维护，建议使用接线板。
